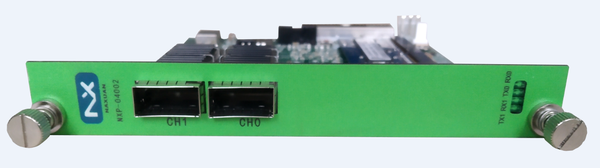

P系列主控2口40G测试模块NXP-04002
P系列主控2口40G测试模块NXP-04002
产品详情

NXP-04002是上海纳轩电子科技有限公司推出的基于NXT-8000P和NXT-16000P的2口40G以太网业务测试功能模块。该模块采用标准的QSFP接口。该模块能够实现全网络的协议测试,满足生产、研发、实验、网络监控、质量控制等过程中的测试需求,提供完美的专业测试解决方案。是网络服务提供商,网络设备研发生产商以及研究机构在各种规模的测试和部署阶段中进行功能、性能和一致性测试的理想选择。

主要特性

l 支持2个QSFP

l 每个端口支持高达256个完全独立的数据流;通过使用可变化字段,每条流可以模拟数以亿计的完全不同用户。

l 提供高达7个基于流的可变化字段,可以支持MAC, IP,长度,包内容以及任意用户想要的发生变化的字段;

l 可自定义数据包

l 支持基于流的优先级调度

l 支持基于端口和流的精确调速

l 支持高达2GB的数据捕获存储空间

l 支持动态调速

l 可设置发包百分比

l 可以设置IPG的值

l 可设置每秒发包个数

l 可以设置发包次数

l 可以设置循环次数

l 可进行复杂协议的测试、仿真及一致性测试

l 支持基于流的多层VLAN和多层MPLS

l 支持OSFP、BGP、RIP、IGMP等多种协议的仿真及一次性仿真

l 支持RFC2544/2889/3918规范测试

l 支持硬件计算IPV4 header checksum

l 支持硬件计算TCP/UDP/ICMP/IGMP checksum




关键技术指标

功能

参数

备注


线速

支持

纳轩发包支持最小的包间隔(IPG)为6,平均发包间隔为8,可以发送速率高达110%的数据包

包长

46-1518

byte

每个流均支持固定长度,指定长度,递增,递减,以及随机任意长的包长

基于端口的独立流个数

256

只有多个流才能模拟出多样化的流量模型,更接近真正的现网流量。这样测试才能在实验室发现更多的问题

每条流支持的可变化字段数

7

每个流可以模拟数以千亿计完全不同的用户流

优先级调度

支持

支持256个优先级

流量模型

支持

可设定发包百分比,每秒发包个数,burst发包模式,发包次数,循环发包次数

Checksum计算

支持

支持硬件线速计算 IPV4 header checksum,TCP/UDP/ICMP/IGMP checksum

数据包内容可自定义

支持

方便实现特殊需求的测试,方式为:指定,递增,递减和随机

多层VLAN 和多层MPLS

支持

线速支持

2-7层协议

支持

IPv4、IPv6、TCP、UDP、TCP6、UDP6、Ping、ICMP、IGMP、ARP、Pause、PPPoE,IGMPv2、RIPv2、RIPng、OSPFv2、BGP等

特殊数据报

支持

暂停帧,CRC错误包, PRBS错误包

报文捕获

支持

报文统计

线速分析

支持

可以支持本公司自身线速发送的最小包间隙为6的数据包

实时显示支持

发送:发送包总数统计;发送bit总数统计;每秒发送包总数统计;每秒发送bit总数统计;发送纳轩标记包总数统计;发送纳轩标记包bit总数统计

接收:接收包总数统计;接收bit总数统计;每秒接收包总数统计;每秒接收bit总数统计;接收存储捕获数据包总数统计;接收纳轩标记包总数统计,CRC错误包总数统计,PRBS错误包总数统计, In sequence包总数统计, Out of sequence包总数统计,平均延时等超过40个统计变量。

基于流的统计

实时显示

支持

发送: 第一个数据包发送时间;最后一个数据包发送时间;指定流号的的接收包总数;指定流号的接收bit总数;指定流的每秒接收帧总数,指定流的每秒接收bit总数统计

接收: 第一个数据包接收时间;最后一个数据包接收时间;指定流号的的接收包总数;指定流号的接收bit总数;指定流的每秒接收帧总数,指定流的每秒接收bit总数统计

测试规范

支持

标准的RFC2544/2889/3918;  BERT测试
