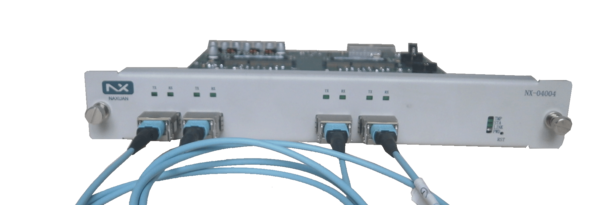

S系列4口40G以太网测试模块NX-04004
S系列4口40G以太网测试模块NX-04004
产品详情

NX-04004是上海纳轩电子科技有限公司推出的4口40G以太网测试模块。该模块采用QSFP接口,基于全硬件体系架构设计,能够全线速流量产生、分析与过滤捕获,支持业界最多的可变换字段(高达7个),使得每个端口可以模拟亿级别的客户端口。

同时根据用户需要,使用40G光纤跳线MPO-LC4),每个NX-04004模块的40G测试端口可以配置成4个10G以太网测试模块。

NX-04004可以配置成如下:

产品名称

产品特性

NX-04002

2端口40G测试模块, QSFP接口

NX-04004

4端口40G测试模块, QSFP接口

NX-04X10

2端口40G测试模块+8端口10G测试模块,QSFP接口,其中10G测试模块需要光纤跳线

NX-01016

16口10G测试模块,QSFP接口,配合光纤跳线使用


主要特性

l 40G QSFP光接口

l 每个端口支持高达256个完全独立的数据流

l 提供高达7个基于流的可变化字段,可以支持MAC, IP,长度,包内容以及任意用户想要的发生变化的字段;

l 支持用户自定义数据包

l 支持基于流的优先级调度

l 支持基于端口和流的精确调速

l 支持动态调速

l 可设置发包百分比

l 可以动态设置IPG的值

l 可设置每秒发包个数

l 可以设置发包次数

l 可以设置循环次数

l 可进行复杂协议的测试、仿真及一致性测试

l 支持基于流的多层VLAN和多层MPLS

l 支持RFC2544/2889/3918

l 支持BERT测试

l 支持硬件计算IPV4 header checksum

l 支持硬件计算TCP/UDP/ICMP/IGMP checksum

l 支持每端口高达Gbit的存储空间





关键技术指标

功能

参数

备注

报文发送

线速

支持

纳轩发包支持最小的包间隔(IPG)为6,平均发包间隔为8,可以发送速率高达110%的数据包

包长

46-16000

byte

每个流均支持固定长度,指定长度,递增,递减,以及随机任意长的包长

基于端口的独立流个数

256

只有多个流才能模拟出多样化的流量模型,更接近真正的现网流量。这样测试才能在实验室发现更多的问题

每条流支持的可变化字段数

7

每个流可以模拟数以千亿计完全不同的用户流

优先级调度

支持

支持256个优先级

流量模型

支持

可设定发包百分比,每秒发包个数,burst发包模式,发包次数,循环发包次数

Checksum计算

支持

支持硬件线速计算 IPV4 header checksum,TCP/UDP/ICMP/IGMP checksum

数据包内容可自定义

支持

方便实现特殊需求的测试,方式为:固定,递增,递减和随机

多层VLAN 和多层MPLS

支持

线速支持

2-7层协议

支持

IPv4、IPv6、TCP、UDP、TCP6、UDP6、Ping、ICMP、IGMP、ARP、Pause、PPPoE,IGMPv2、RIPv2、RIPng、OSPFv2、BGP,用户自定义数据包格式等

特殊数据报

支持

暂停帧,CRC错误包, PRBS错误包, Jumbo包, Oversize包, undersize包

报文捕获

主要特性:

1. 最高可设置超过10个匹配字段,抓取想要的包进行分析和统计

2. 每个匹配字段均可设置最大值,最小值,掩码控制

3. 用户可以将匹配字段间可以设置为与、或进行匹配

4. 高达1Gbit的捕获存储空间,远超目前市场上现有仪器,用户可以随时进行查看

5. 数据保存格式为业界标准的*.cap格式,可以使用如wireshark等软件进行分析查看

报文统计

线速分析

支持

可以支持本公司自身线速发送的最小包间隙为6的数据包

实时显示支持

发送Byte总数目统计,发送帧总数,接收Byte总数目统计,接收帧总数统计,单位时间发送帧总是,单位时间接收帧总数,广播包数目总数,MAC多播数目总数,IP多播数目总数,CRC错误包总数统计,IPV4头校验错误包总数统计,PRBS错误包总数统计,IPV4包总数统计,IPV6包总数统计,MPLS包总数统计, TCP包总数统计, UDP包总数统计,ICMP包总数统计, ARP包总数统计, VLAN包总数统计, Jumbo包数目统计, Oversize包数目统计, Undersize包数目统计, In sequence包总数统计, Out of sequence包总数统计,最大时延,最小时延,最新时延等超过40个统计变量。

基于流的统计

实时显示

支持

发送包总数,发送总流量,接收包总数,接收总流量,最大延迟,最小延迟,平均延迟。

测试规范

支持

标准的RFC2544/2889/3918, BERT
